概述

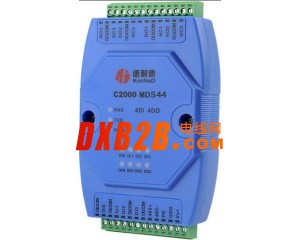

C2000 MDS44为RS485型开关量点对点传输模块，可以通过RS485网络进行开关量信号远程传输，完全可以替代现有基于线缆实现信号传输的解决方案。
MDS44具备1个RS485通讯口、4路数字量输入（DI）和4路数字量输出（DO），DO可以输出常开（NO）、常闭（NC）两种状态（可自定义上电初始状态）。成对使用MDS44可以将4组输入输出信号通过RS485网络传输至PLC或DCS控制系统。通过使用MDS44，远端传感器信号便可以经由现有RS485网络精确传送至本地控制器或显示面板。提供5年质保服务。
特点：
→4路数字量输入；
→4路数字量输出；
→通过RS485传输物理信号；
→成对使用，一主一从MDS44间点对点开关量传输；
→I/O与系统完全隔离；
→RS485通讯接口提供光电隔离及每线600W浪涌保护；
→电源具有良好的过流过压、防反接保护功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→安装方便。
技术参数
|
数字量输入接口 |
DI |
4路干接点输入 |
|
DI保护 |
过压小于240V ，过流小于80mA |
|
|
数字量输出接口 |
DO |
4路C型继电器 |
|
DO触点容量 |
2A/30VDC 1A/125VAC |
|
|
DO有保护 |
防雷600W, 过压小于60V,过流小于500mA |
|
|
串口通信参数 |
接口类型 |
RS485 |
|
波特率 |
9600 |
|
|
数据位 |
8 |
|
|
奇偶校验 |
None |
|
|
停止位 |
1 |
|
|
流量控制 |
None |
|
|
通讯协议 |
Modbus Rtu |
|
|
串口保护 |
串口ESD保护 |
1.5KV |
|
串口防雷 |
600W |
|
|
串口过流，过压 |
小于240V，小于80mA |
|
|
电源参数 |
电源规格 |
9-24VDC (推荐12VDC) |
|
电流 |
200mA@12VDC |
|
|
功耗 |
小于2W |
|
|
浪涌保护 |
1.5kW |
|
|
电源过压，过流 |
60V，500mA |
|
|
工作环境 |
工作温度、湿度 |
-25~85℃，5~95%RH，不凝露 |
|
储存温度、湿度 |
-60~125℃，5~95%RH，不凝露 |
|
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
|
保修 |
5年质保 |
